Gisteren en vandaag de 2de en 3de maart 2017 weer heerlijk aan mijn baan gewerkt.
Ik heb vandaag een start gemaakt met het Express net te maken.
Hierbij wordt er een lange lijn van 4 draden uitgelegd de zogenaamde LMAB draden.
Middels bepaalde punten heb ik nu de expres bussen aangemaakt waarin ik mijn handheld of meerdere kan inpluggen.
Het werkte gelukkig ook nog dus ben zeer content met het resultaat.
Heb daarbij ook latten onder de voorkant van de baan bevestigd zodat de voorkant meer stevigheid kreeg en ik mijn bussen kwijt kon.
Het zijn vijf punten geworden die onderling dus met elkaar en met de centrale verbonden zijn.
Op deze manier kan ik de handheld overal mee naar toe nemen en inpluggen.
In de toekomst zelfs misschien meerdere handhelds tegelijk inpluggen en de locomotieven handmatig besturen.
Ik heb gisteravond ook even het schema voor wat betreft de booster indeling gemaakt zodat de bezetmelders wel op een booster zitten.
Hieronder de foto's die ik vandaag gemaakt heb.

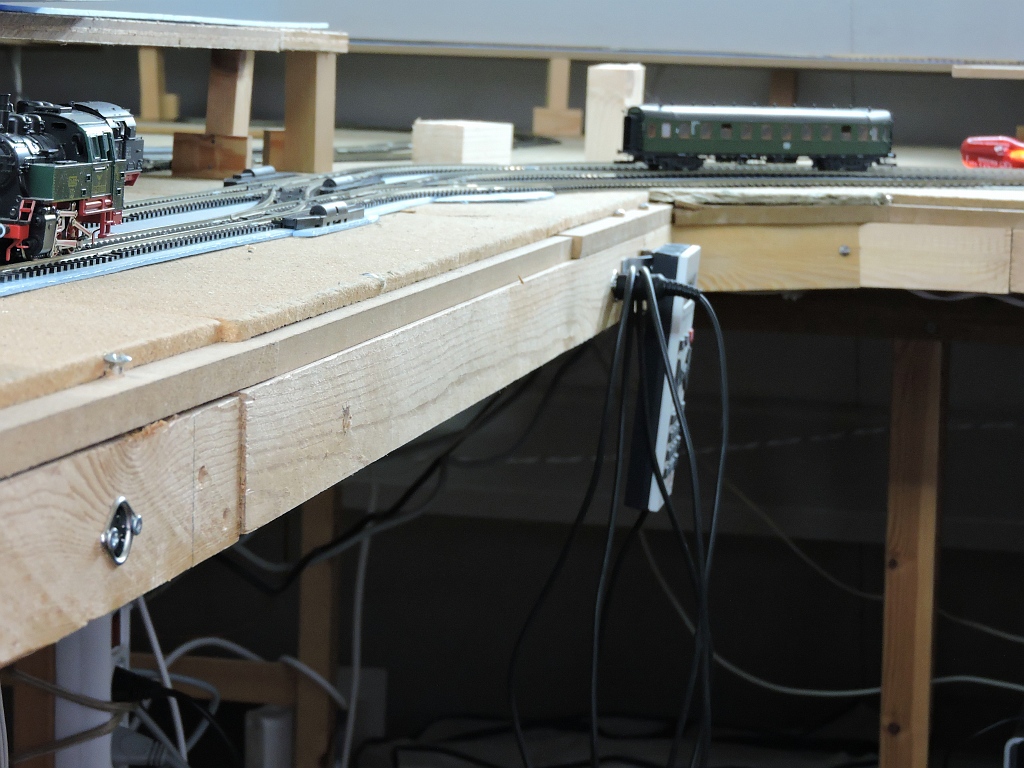

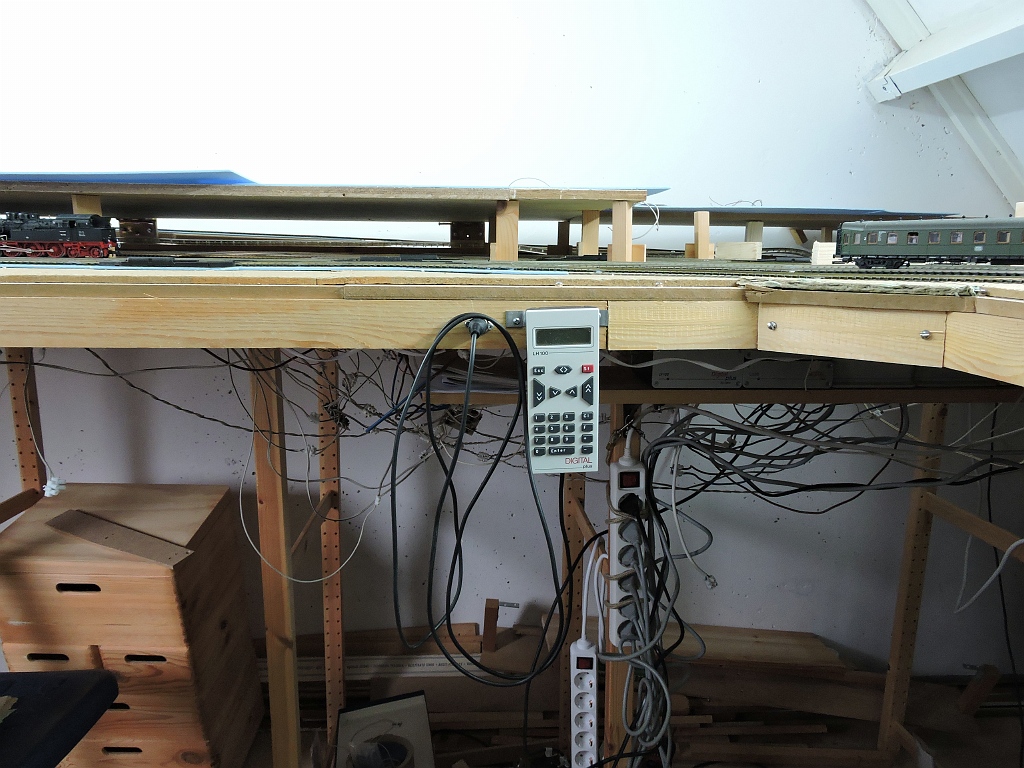

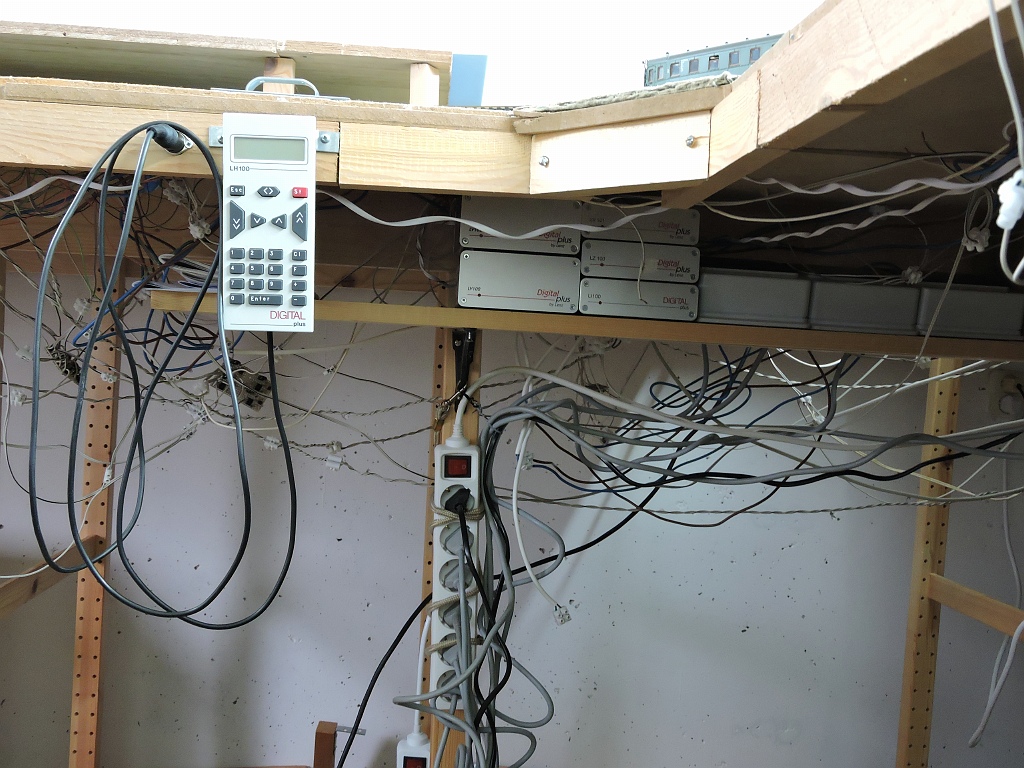

De lat waarin de express bussen zijn verwerkt.

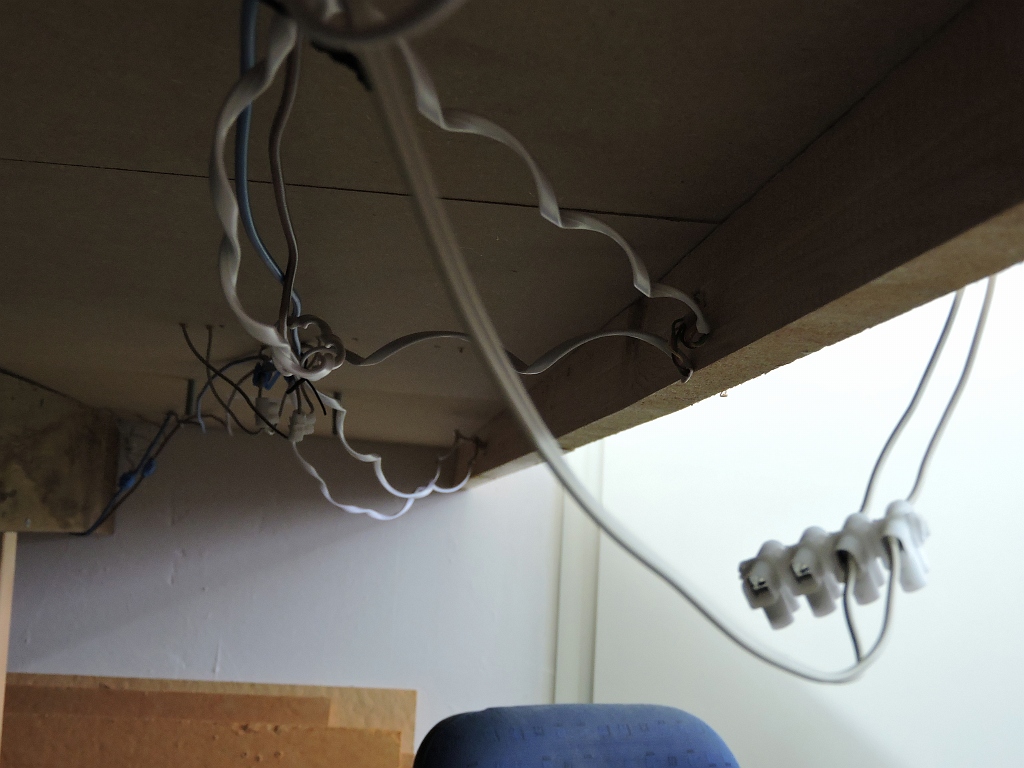

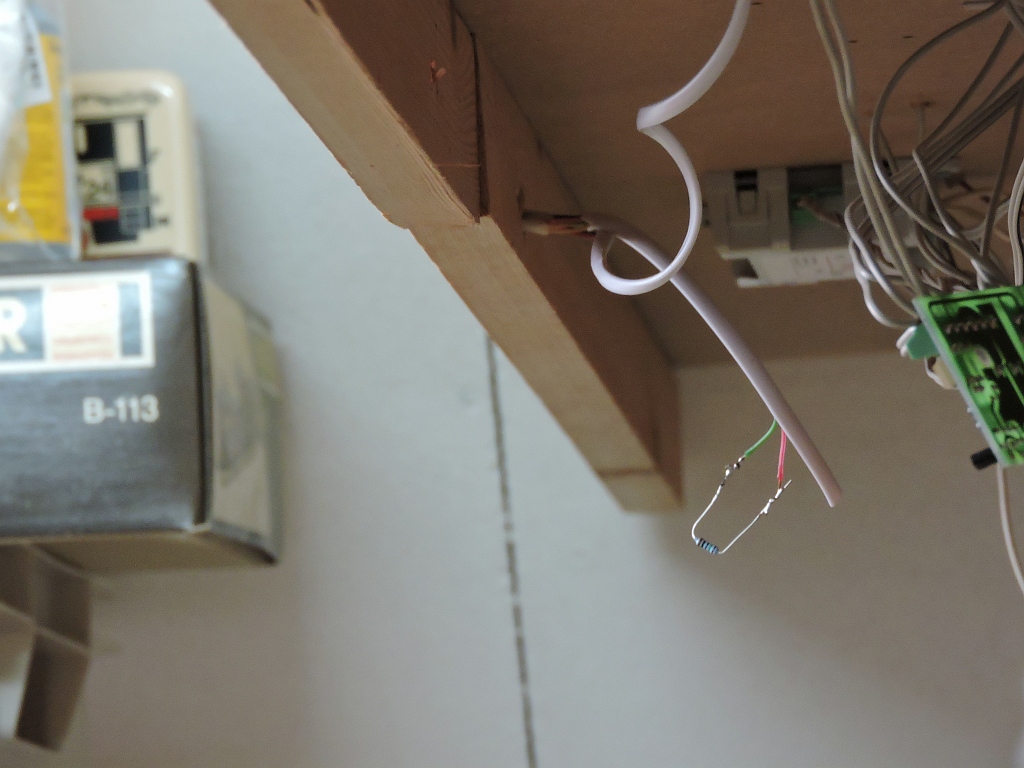

Aan het einde van de express net kabel moet je een weerstand van 120 ohm over de data kabels zetten, zoals hier te zien is.

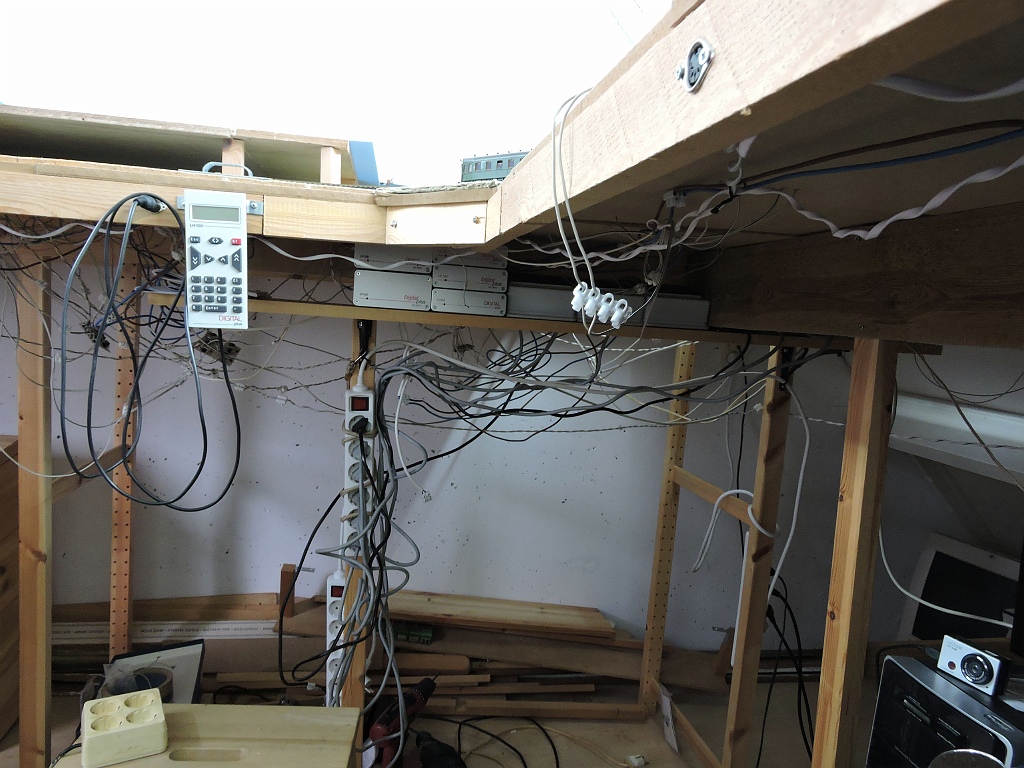

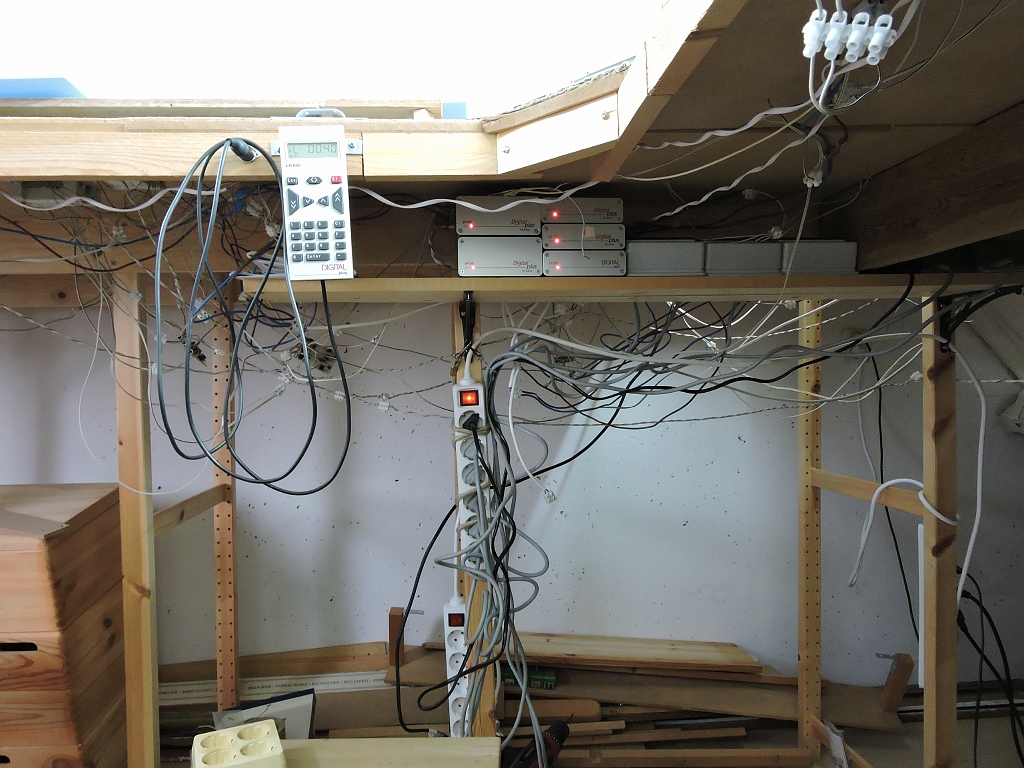

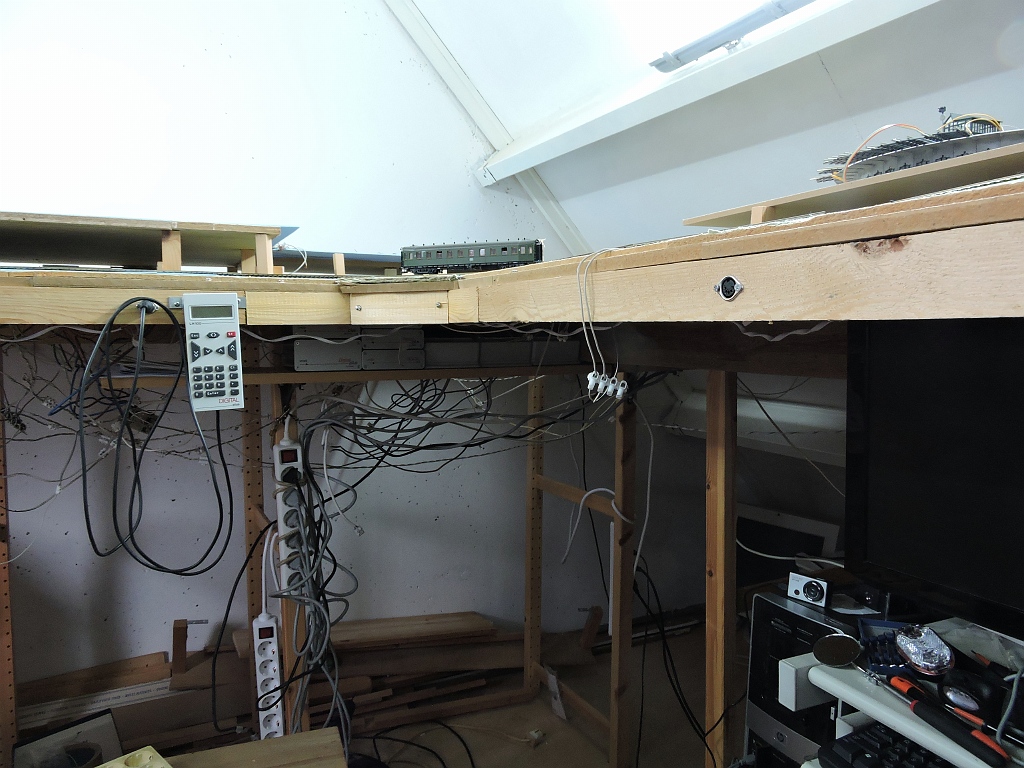

De onderzijde van de rechter L waarbij het express netwerk goed te zien is.
Ik heb de draden op de bussen, die ik bij AliExpress besteld had, vast gesoldeerd en goed gescheiden van elkaar met schilderafplak band.

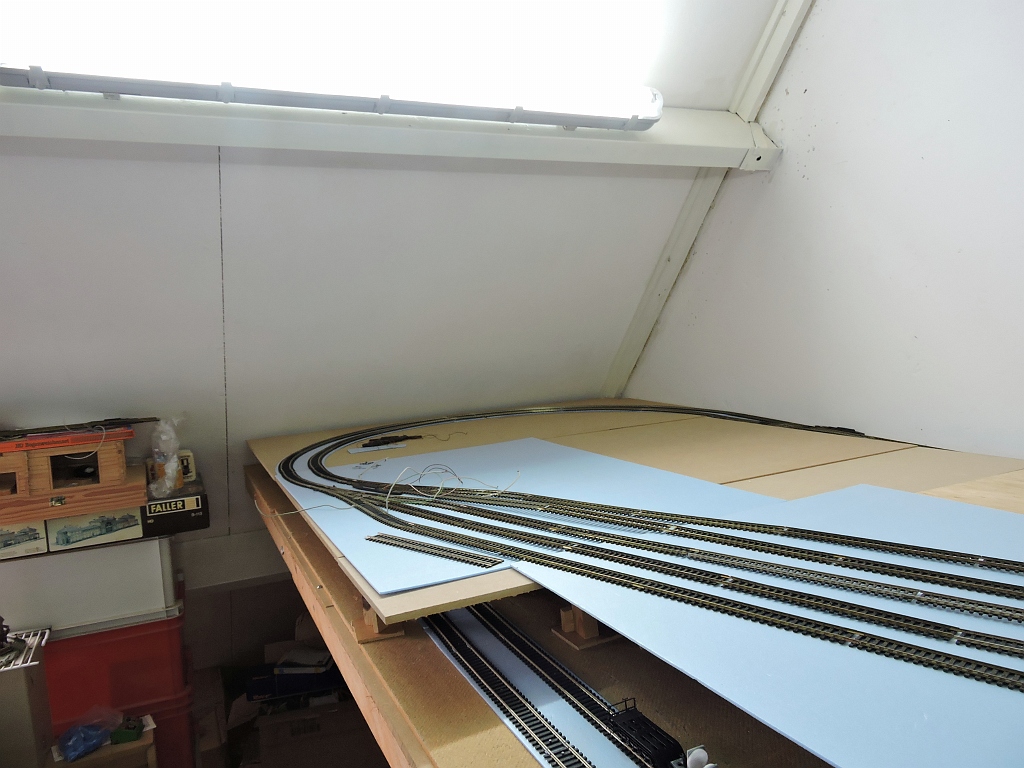

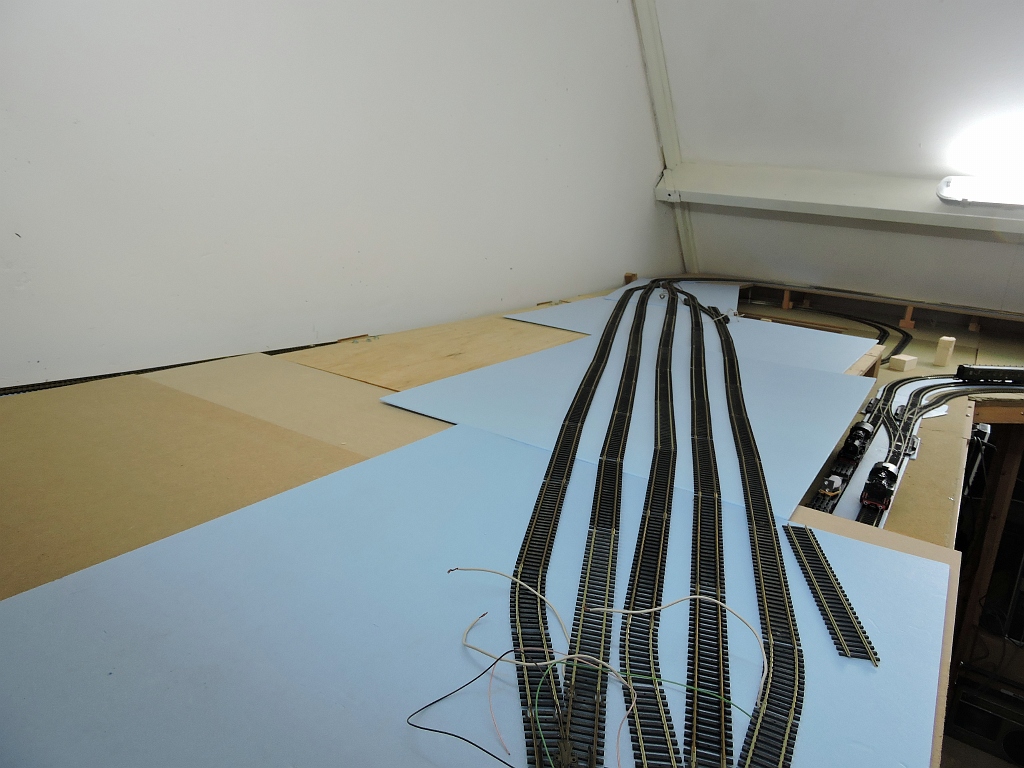

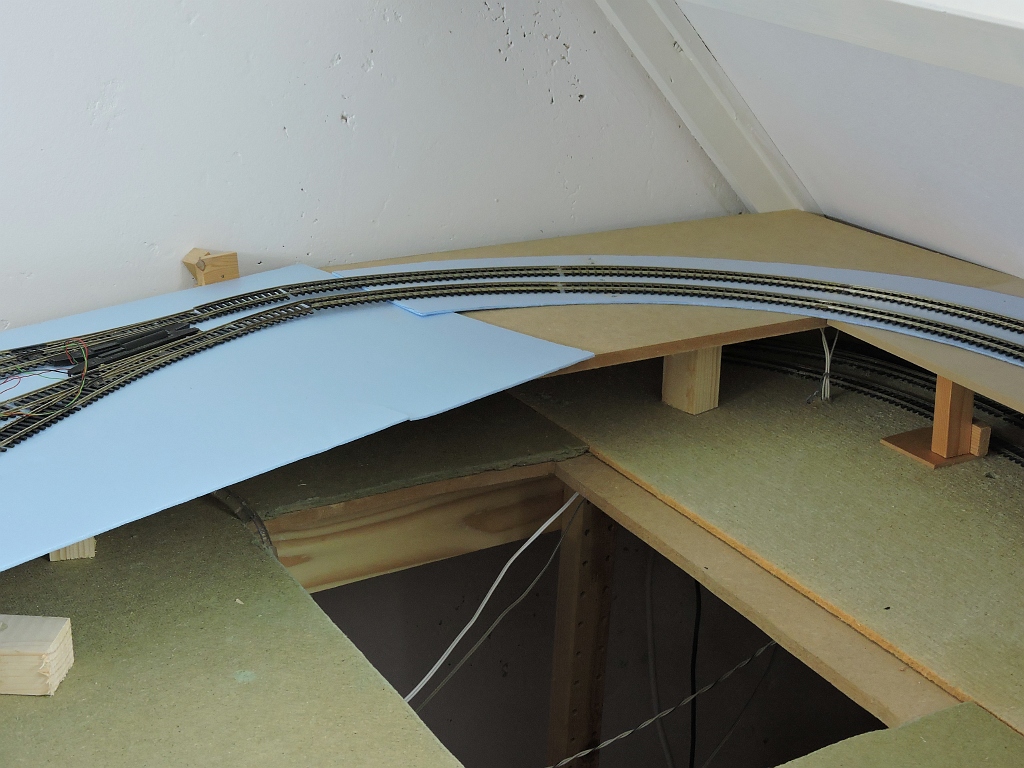

Het station in wording.

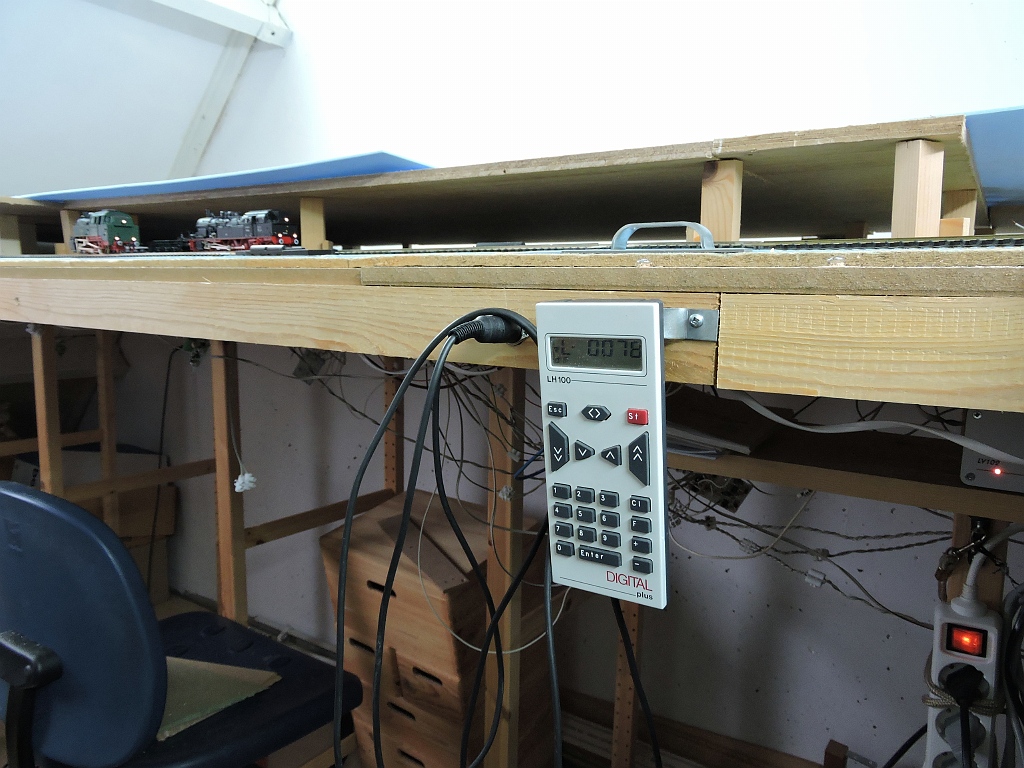

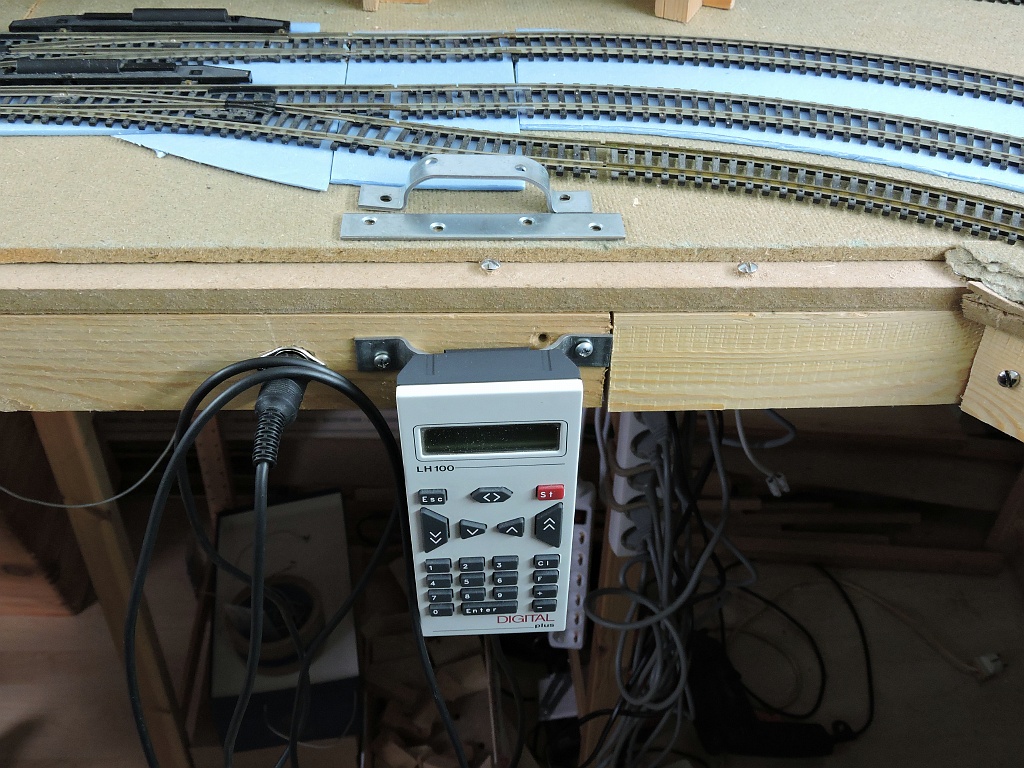

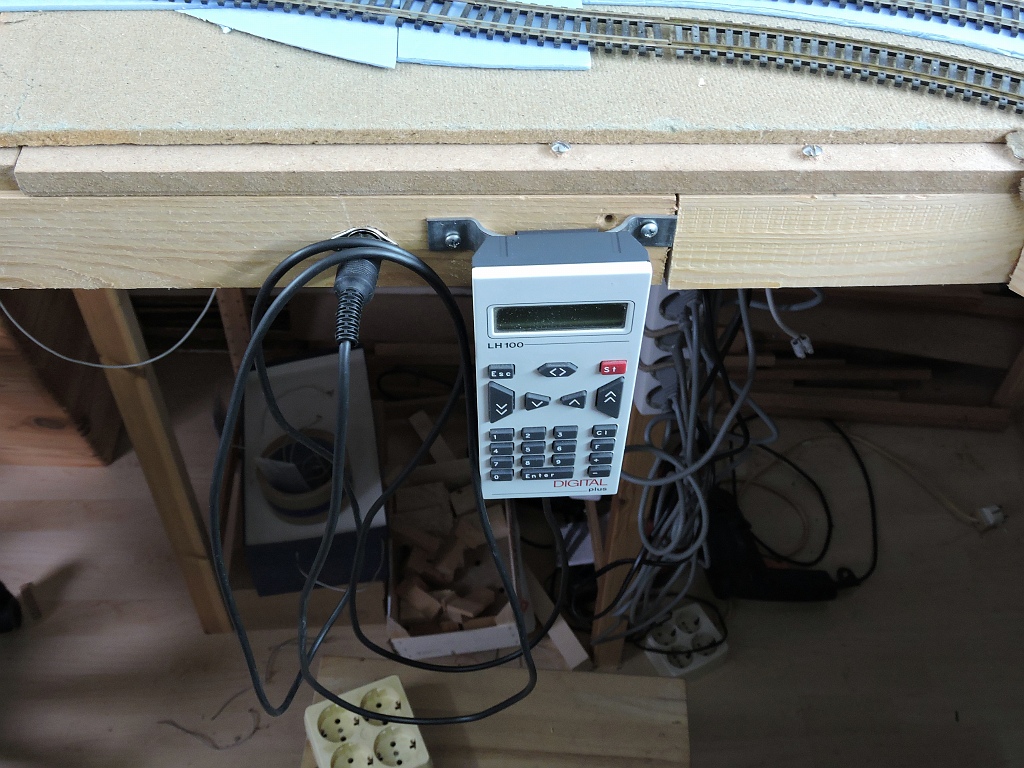

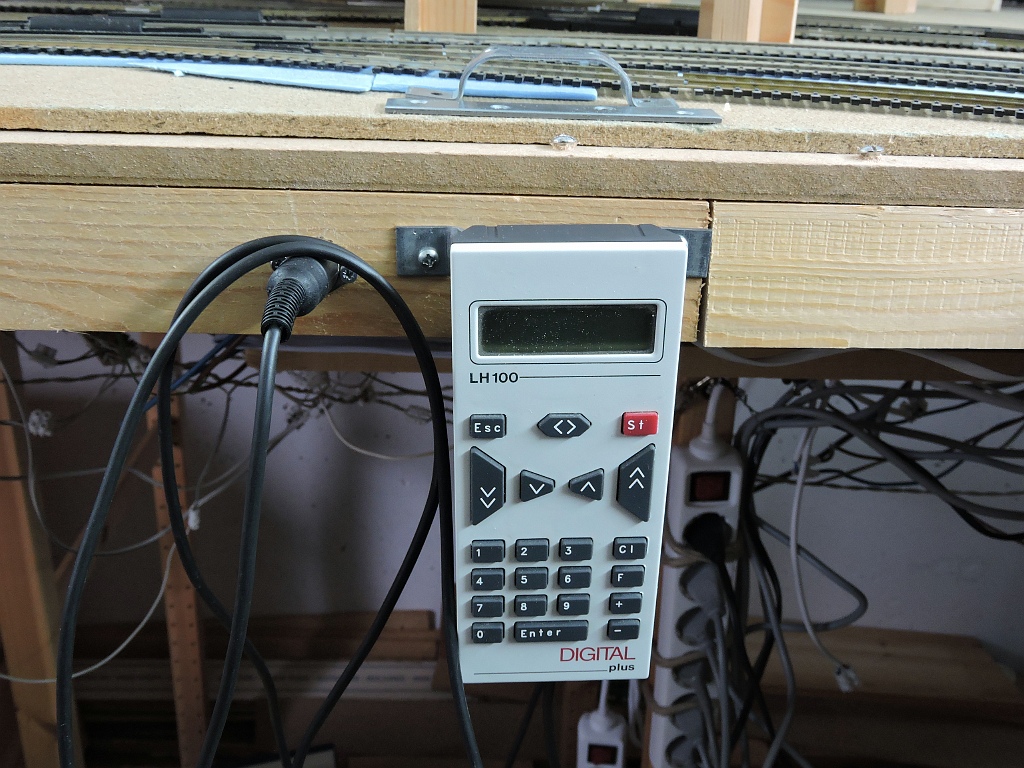

De handheld heb ik met een zelf vervaardigd beugeltje opgehangen zodat ik niet meer onder de baan hoef te kruipen om hem te pakken.
Het beugeltje heb ik van een metalen strip gemaakt die ik in een kleine bankschroef verbogen heb tot een soort handvat.
Ik heb nog vijf van deze beugeltjes gemaakt zodat de handheld overal op te hangen is.

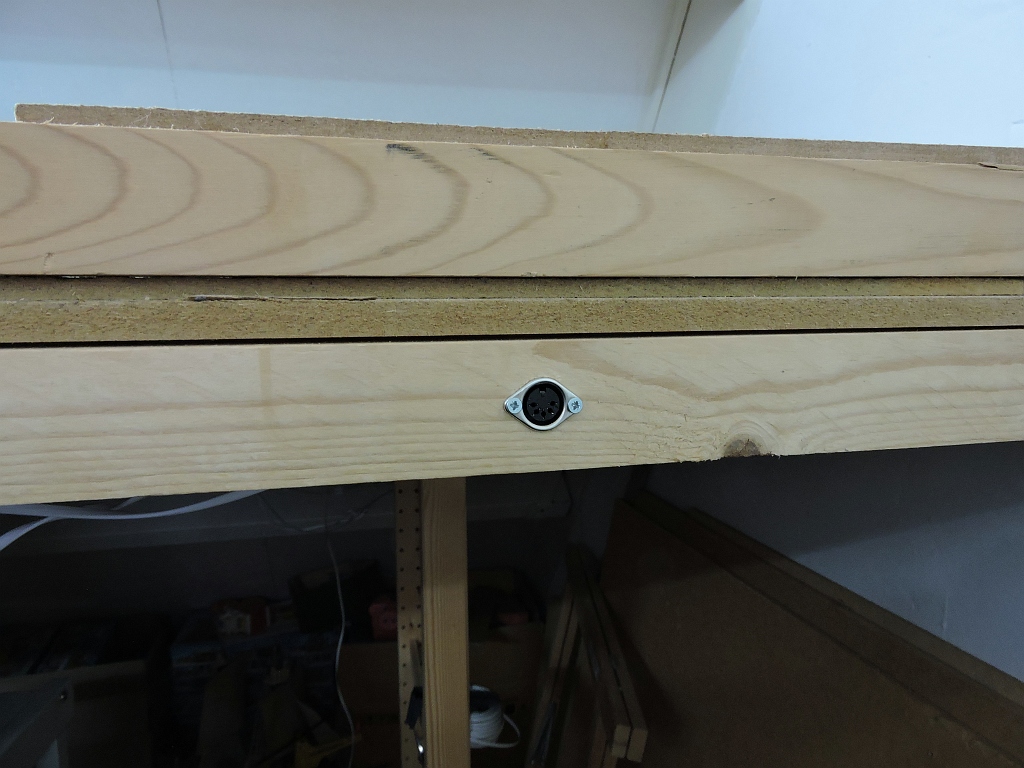

Zo ziet zo een express busje er uit. Het is een 5DIN stekker die erin gaat dus moet dit een goede component zijn.

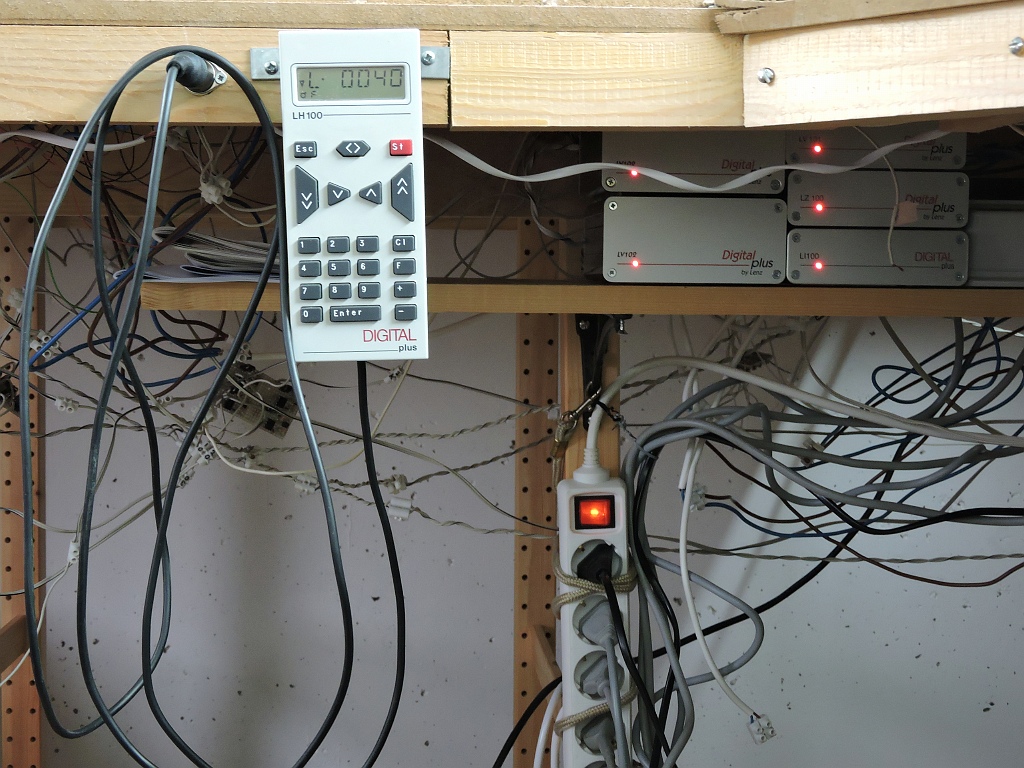

De centrale in werking gesteld en de heldheld toont de tandrad locomotief.

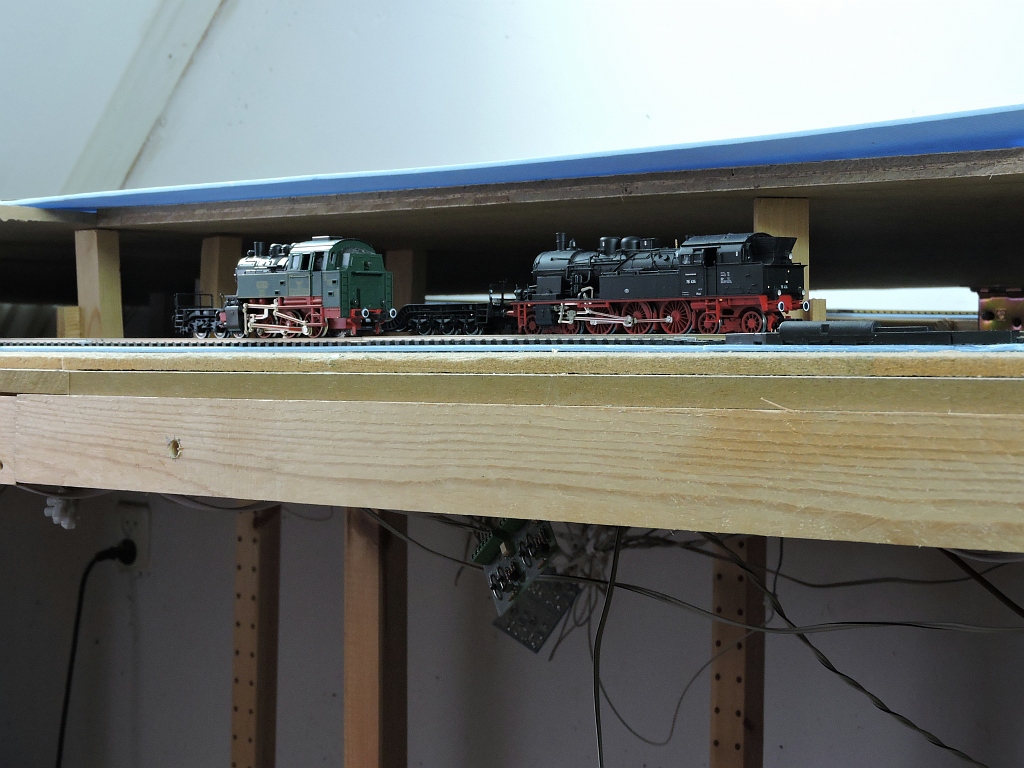

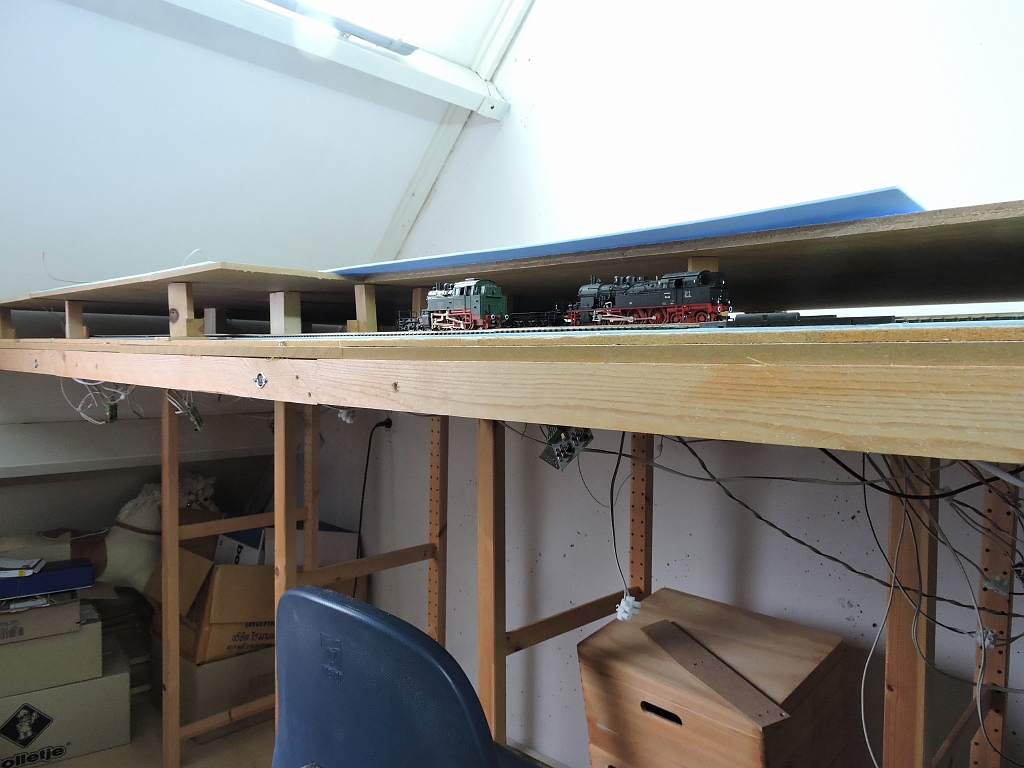

Hier is voor de DB 78 gekozen om te laten rijden. De loc loopt achteruit gezien de sluitlichten branden.

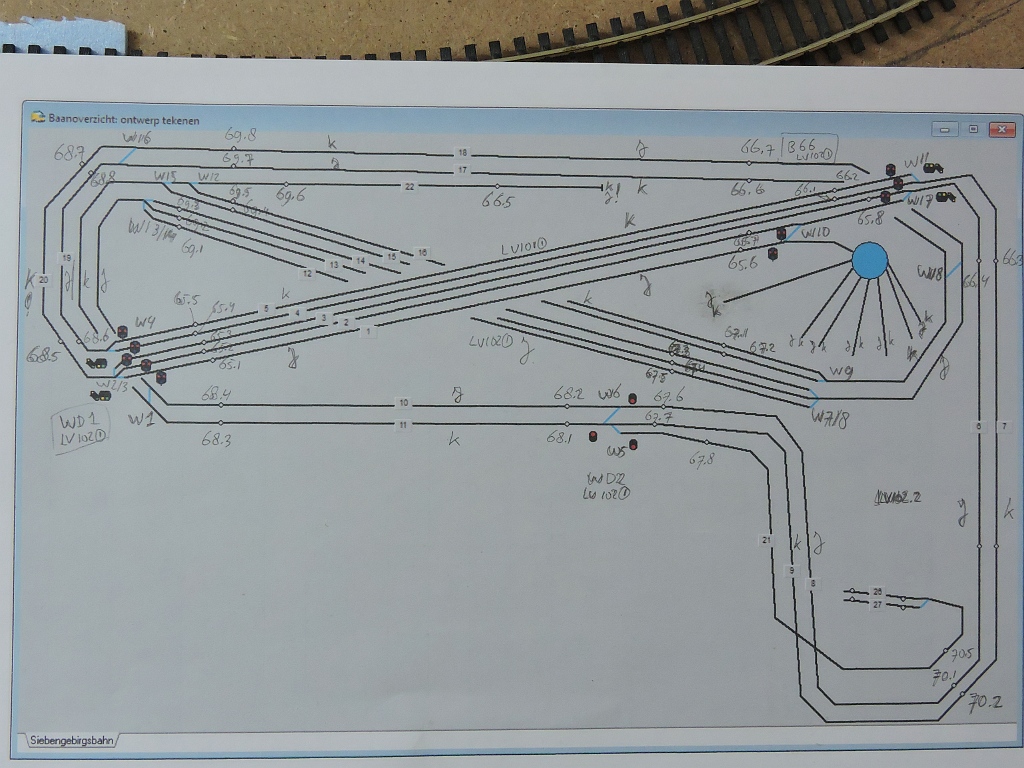

Het schema van mijn baan met daarin alle decoders en bij welke booster zij horen.
Vanavond of morgen ga ik het station van digitale stroom voorzien en kan het zijn definitieve vorm krijgen.
Hoop dat ik het rechter te liggen krijg.
