Inbouw decoder in een Fleischmann DB 01 (4170).

Het is de DB 01 van Fleischmann met artikel nummer 4170 die ik via de veiling Catawiki heb aangeschaft.
Er gaat een ESU lokpilot 5 met een vermogen van 1Ampere in.

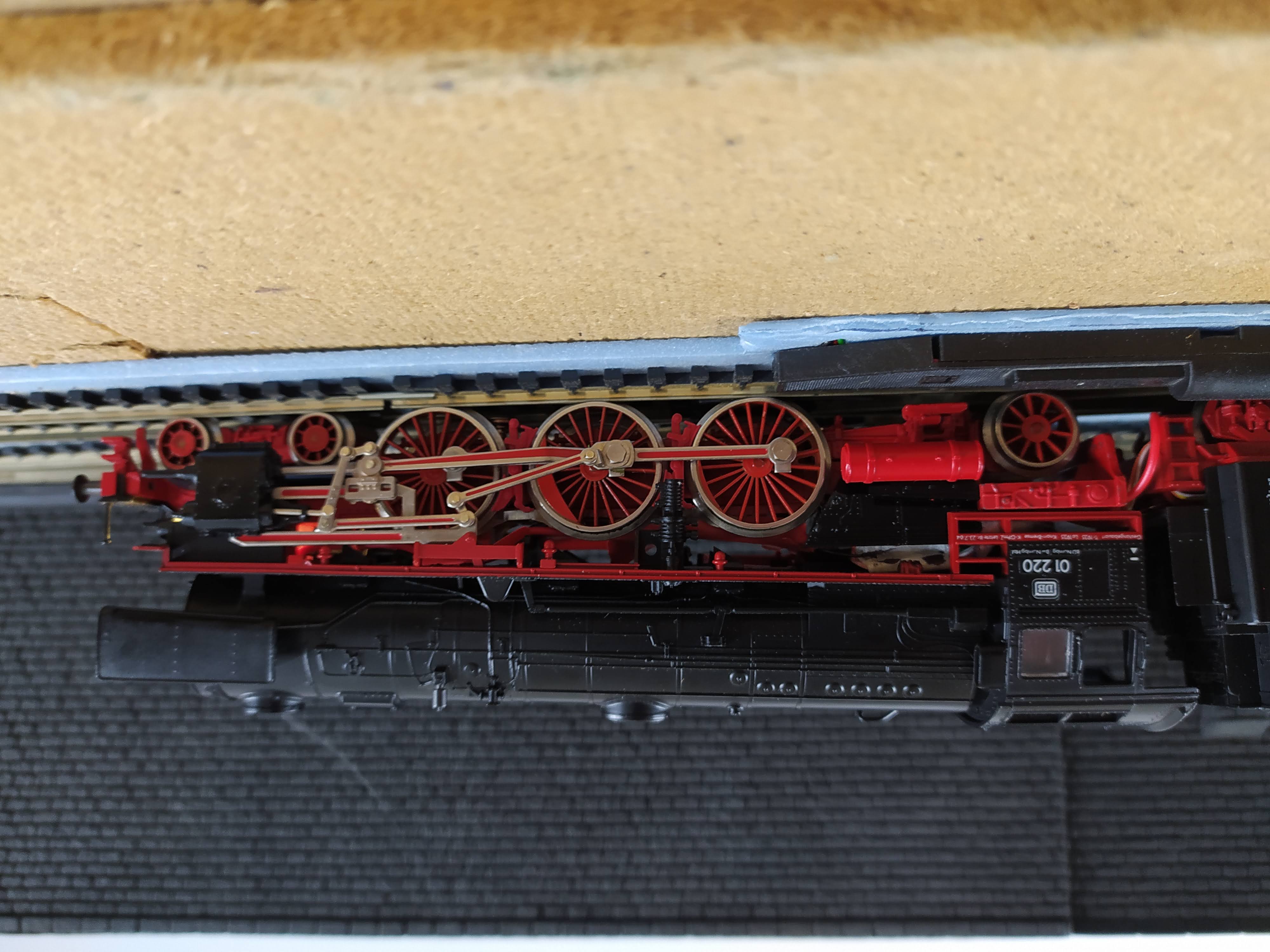

Hier de DB 01 met ingebouwde decoder op de testbank.

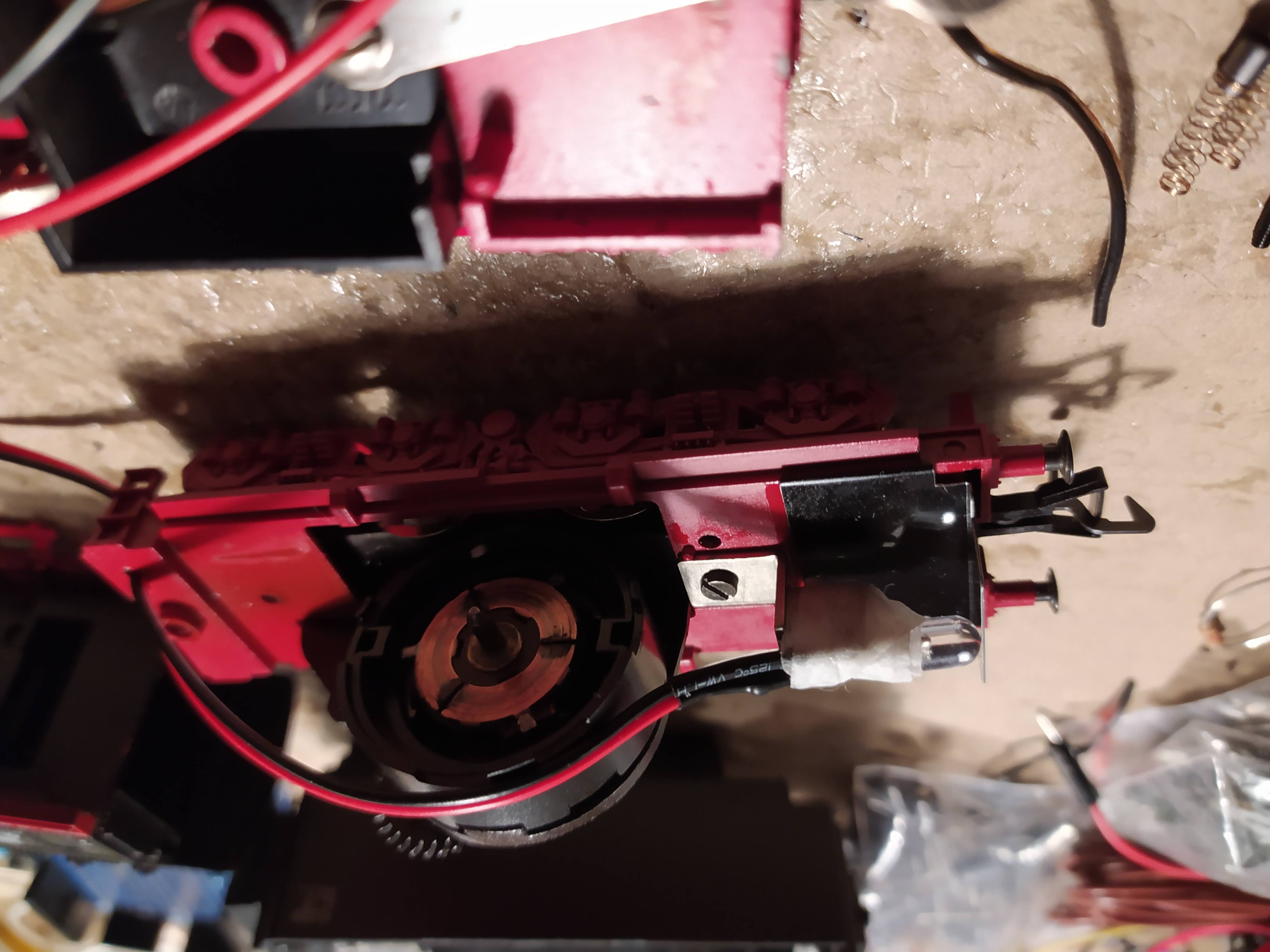

U ziet hier een geisoleerd ander type motorschild in de lok dan in de vorige twee loks zijn ingebouwd.

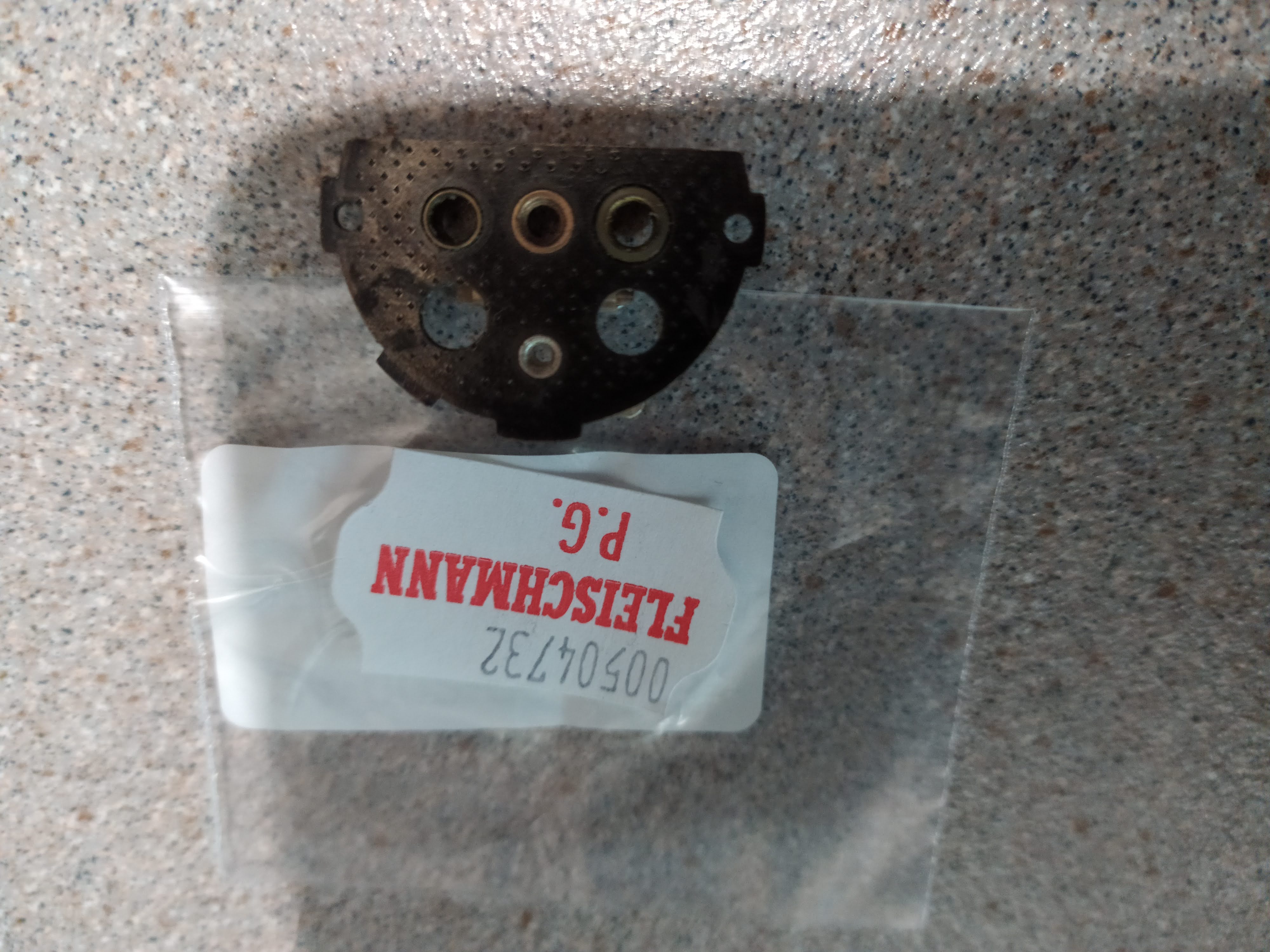

Het is meer een halve maan motorschld (Fleischmann 00504732)met nokjes die precies net als het oude schild in de motor vallen.
Hier onder een foto van het oude schild en het nummer van het nieuwe schild dat ik gebruik heb. Ook hier na weer alle condensatoren verwijderd te hebben van het nieuwe schild.
Je kunt op het oude schild zien dat de kernene van de huizen voor de koolborstels verbonden zijn met het verdere motorschild.
Het nieuwe motorschild heeft plastic of kunststof onderdelen die, die huizen van de koolborstels noodzakelijk van het schild scheiden.



Ook hier heb ik weer gebruik gemaakt van een ESU NEM 652 bedraad vrouwtje.

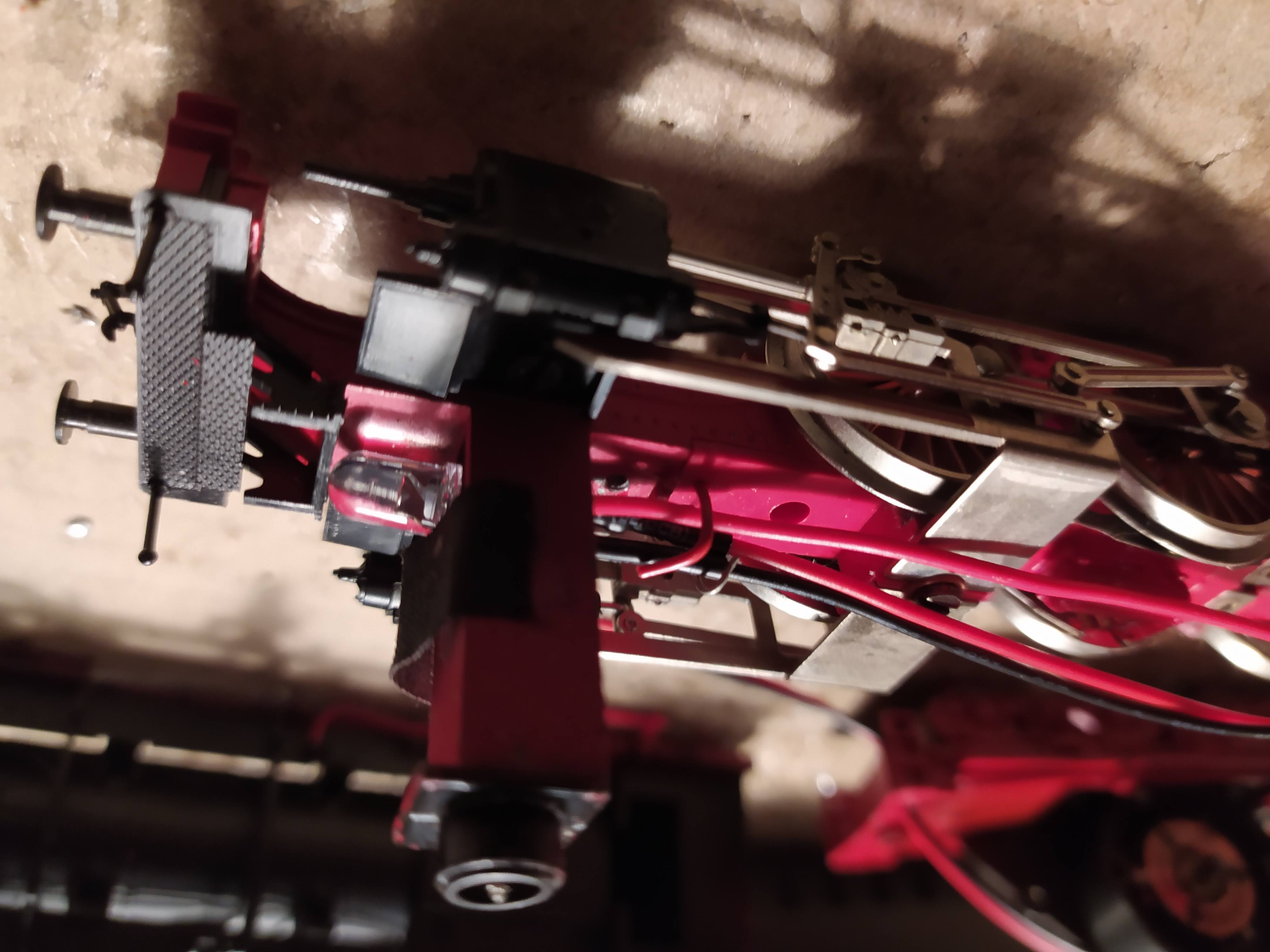

Tevens heb ik hier een Seuthe 11 rookgenerator ingebouwd, die ik nog had liggen.
Beter is gebruik te maken van een Seuthe 10 voor een betere rookontwikkeling.
